型號 (Models)

ACT-300

ACT-400

ACT-500

加工範圍

Working Range  X/Y/Z(mm)

300x300x100mm

400/400/100mm

500x500x100mm

最大負載

Load   Y-AXIS / Z-AXIS

10kg / 5 kg

移動速度

X&Y / Z (mm/sec)

0.1~800 / 300

解析能力

Resolution

0.01 mm/Axis

重覆精度

Repetitive Positioning Accuracy

+/- 0.01 mm/ Axis

顯示方式

Program Display

PC

機械結構

Mechanical structure

鋁合金

傳動系統

Transmission X&Y / Z (mm/sec)

滾珠螺桿

I/0訊號埠

I/O Signals Port

8 Inputs / 8 Outputs

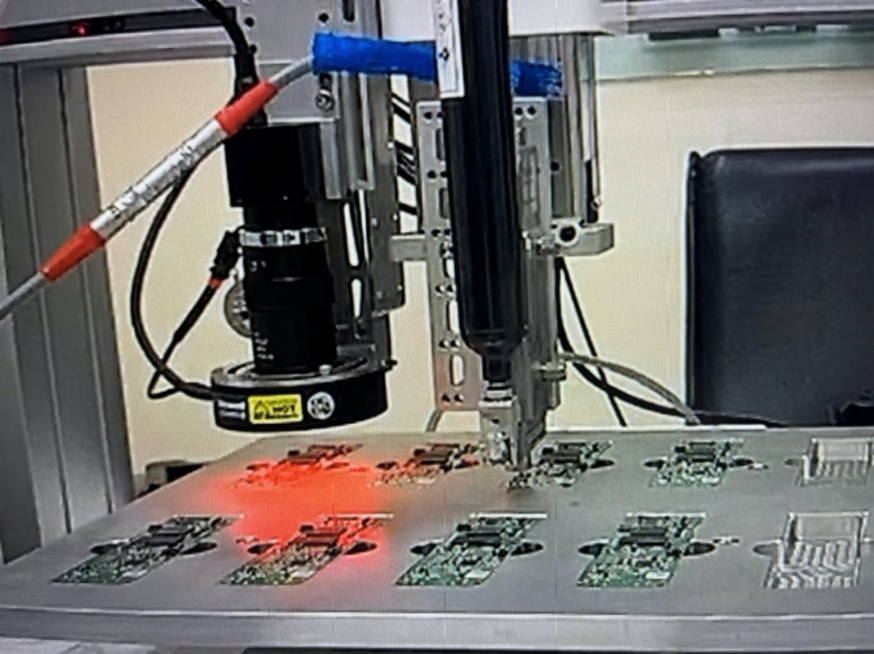

視覺定位系統

Visual positioning system

130萬以上工業相機(可更換)

分辨率(pixel/mm)

Resolution (pixel/mm)

0.01*0.01(可調)

視覺範圍

Visual range

15x15mm(由所選鏡頭決定)

光源

light source

LED光源(環光、同軸光可選)

外部控制介面

External Control Interface

RS232

入力電源

Power Supply

全電壓AC110 ~ 220V   300W

工作環境溫度

Working Temperature

0 – 40 ℃

工作環境溼度

Working Relative Humidity

20 – 90% no condensation

外型尺寸

Dimensions (WxDxH mm)

585 X 600 X 600mm

本體重量

Robot Weight (kg)

40Kg
