在線式點膠設備,in line點膠機
GV系列在線式2D,3D點膠檢測設備
GV-3DS

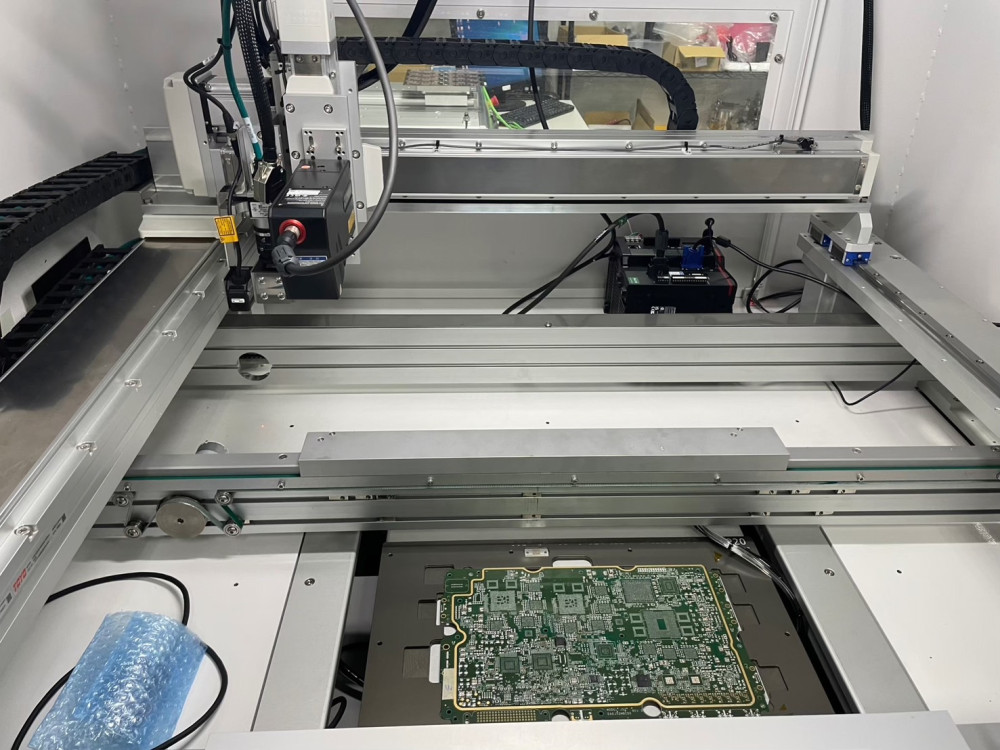

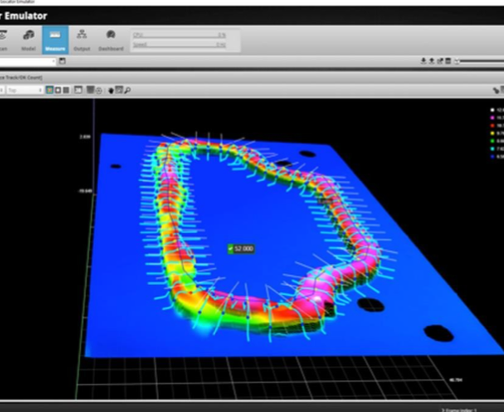

GV系列在線式3D點膠檢測設備功能用於自動檢測點膠效果,可對產品進行膠寬檢測,膠高檢測,溢膠檢測,缺膠檢測,以及點膠位偏移,點膠體積等方面的檢測,從多角度多方位保證點膠的高精準度。

詳細說明

點膠效果自動檢測、分析、提醒和分類;自動批量處理點膠檢測效果;替代人工檢測,實現無人工廠作業;可配置NG儲存裝置,減少人工干預頻次,提升效率。

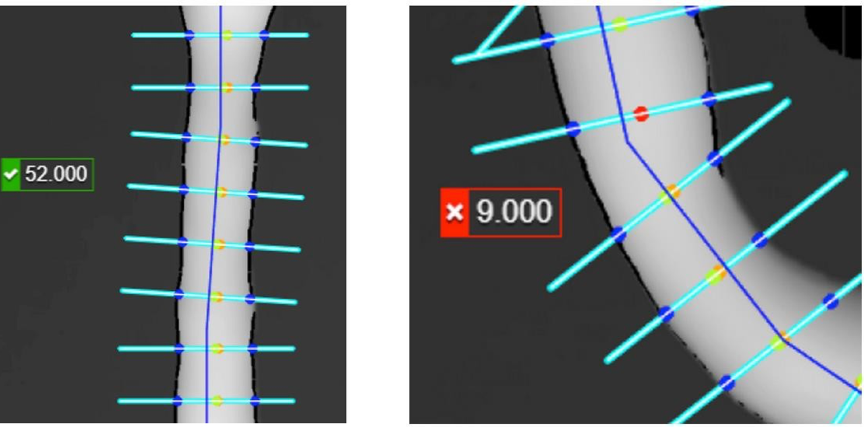

• 1.膠路高度,2,膠路寬度,3.斷膠檢測,4.溢膠檢測。


Specifications
規格說明

pecifications規格說明:

型號 (Models)

GV-3DM

GV-3DL

GV-3DX

加工範圍

Working Range  X/Y/Z(mm)

500x400x100mm

600/500/100mm

700x600x100mm

最大負載

Load   Y-AXIS / Z-AXIS

10kg / 5 kg

移動速度

X&Y / Z (mm/sec)

0.1~500 / 300(XY搭配光學尺)

解析能力

Resolution

0.01 mm/Axis

重覆精度

Repetitive Positioning Accuracy

+/- 0.01 mm/ Axis

顯示方式

Program Display

PC

機械結構

Mechanical structure

鋁合金

傳動系統

Transmission X&Y / Z (mm/sec)

滾珠螺桿

I/0訊號埠

I/O Signals Port

8 Inputs / 8 Outputs

外部控制介面

External Control Interface

RS232

入力電源

Power Supply

全電壓AC110 ~ 220V   300W

工作環境溫度

Working Temperature

0 – 40

工作環境溼度

Working Relative Humidity

20 – 90% no condensation

外型尺寸

Dimensions (WxDxH mm)

585 X 600 X 600mm

本體重量

Robot Weight (kg)

40Kg

軌道高度



900mm +/- 20mm

軌道調整範圍



150-510mm(可客製)

基板厚度



0.5-6mm
